Офис площадью 500 м² — это уже не одна сплит-система у окна. Здесь несколько зон с разной нагрузкой, десятки рабочих мест, переговорные, серверная, входная группа. Ошибки в проектировании климатизации на таком объекте становятся хроническими: одна зона перегрета, другая — задувает, счета за электричество выше ожидаемого, персонал жалуется. Разбираем, что важно учесть до начала монтажа.

Зонирование — первое, с чего начинается проект

Офис на 500 м² никогда не является однородным пространством. Даже если планировка open space — тепловая нагрузка по зонам существенно отличается.

Зона рабочих мест. Основная площадь, постоянная нагрузка от людей и компьютеров. В среднем офисе каждое рабочее место с монитором и системным блоком выделяет 150–200 Вт тепла. На 50 рабочих мест — это 7,5–10 кВт только от оборудования, плюс люди.

Переговорные комнаты. Непостоянная нагрузка — пустуют большую часть дня, но в момент совещания наполняются людьми. Климатизация должна быстро реагировать на изменение нагрузки. Отдельная зона с независимым управлением — стандартное решение.

Серверная или IT-помещение. Постоянная высокая тепловая нагрузка круглосуточно. Требует отдельной выделенной системы охлаждения с резервированием — общий офисный кондиционер здесь не подходит.

Входная группа и рецепция. Близость к входным дверям — постоянный приток наружного воздуха летом и зимой. Воздушная завеса над входом и отдельная зона климатизации.

Подсобные помещения, кухня, санузлы. Требуют отдельного вентиляционного решения — кухня выделяет запахи и тепло, санузлы требуют постоянной вытяжки.

Правильное зонирование на этапе проекта позволяет управлять температурой независимо в каждой зоне и не охлаждать пустые переговорные так же интенсивно, как заполненный open space. Это напрямую влияет на счёт за электричество.

Расчёт тепловой нагрузки

Прежде чем выбирать оборудование, нужно посчитать реальную тепловую нагрузку по каждой зоне. Для офиса 500 м² это не теоретический расчёт — от него зависит выбор типа системы и мощность оборудования.

Что входит в расчёт:

Теплоприток через ограждающие конструкции. Стены, окна, кровля — в зависимости от ориентации и материалов. Офис с витражным остеклением южного и западного фасада в июле — серьёзная дополнительная нагрузка, которую нельзя игнорировать.

Тепловыделение от людей. Расчётное количество сотрудников в пиковое время. Один человек за офисной работой выделяет 120–140 Вт тепла.

Тепловыделение от оборудования. Компьютеры, мониторы, принтеры, серверы, кофемашина. Для современного офиса это существенная статья нагрузки.

Тепловыделение от освещения. Для офисов с интенсивным освещением — значимый вклад, особенно если используются не LED.

Инфильтрация и вентиляция. Приток свежего воздуха через систему вентиляции несёт тепловую нагрузку летом.

Результат расчёта — мощность охлаждения в кВт для каждой зоны. Это исходные данные для выбора оборудования. Занизить нагрузку — получить систему, которая не справляется в пик. Завысить — переплатить за оборудование и получить неэффективную работу из-за частых включений-выключений.

Какую систему выбрать для офиса такого масштаба

Для офиса 500 м² с несколькими зонами практически всегда рассматриваются два основных варианта.

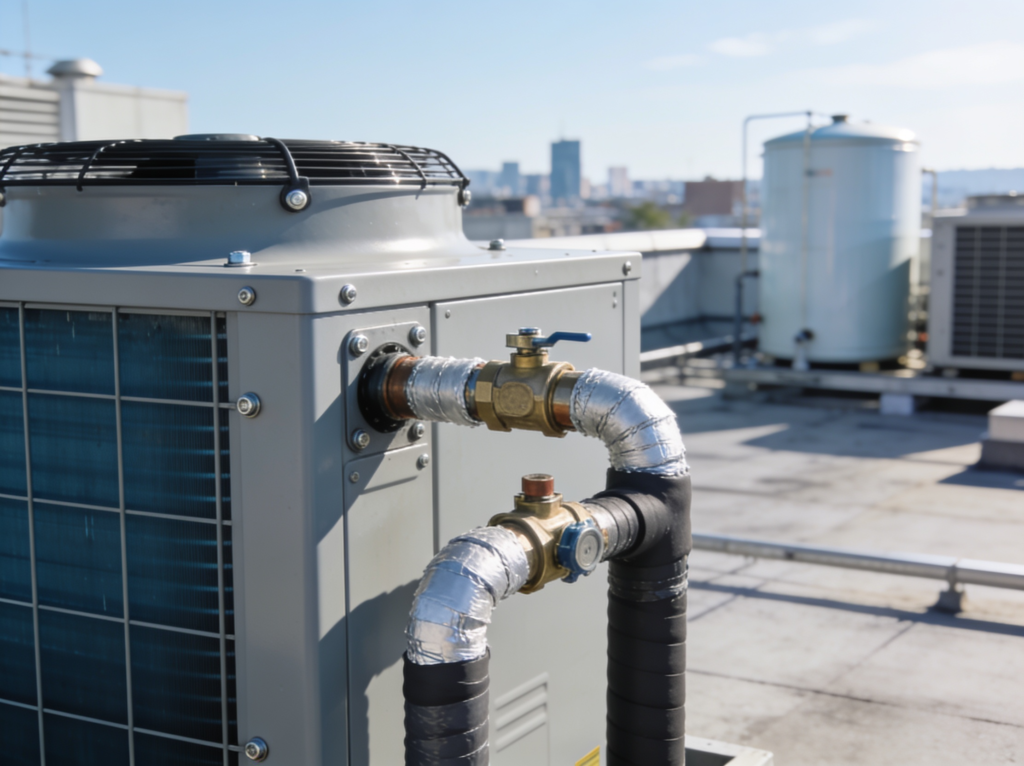

VRF/VRV-система — мультизонная система с одним или несколькими внешними блоками и множеством внутренних, каждый из которых работает независимо. Это стандартное решение для офисов такого масштаба по нескольким причинам: гибкое зонирование, независимое управление по зонам, высокая энергоэффективность за счёт инверторного привода и плавной регулировки мощности, один внешний блок обслуживает все внутренние.

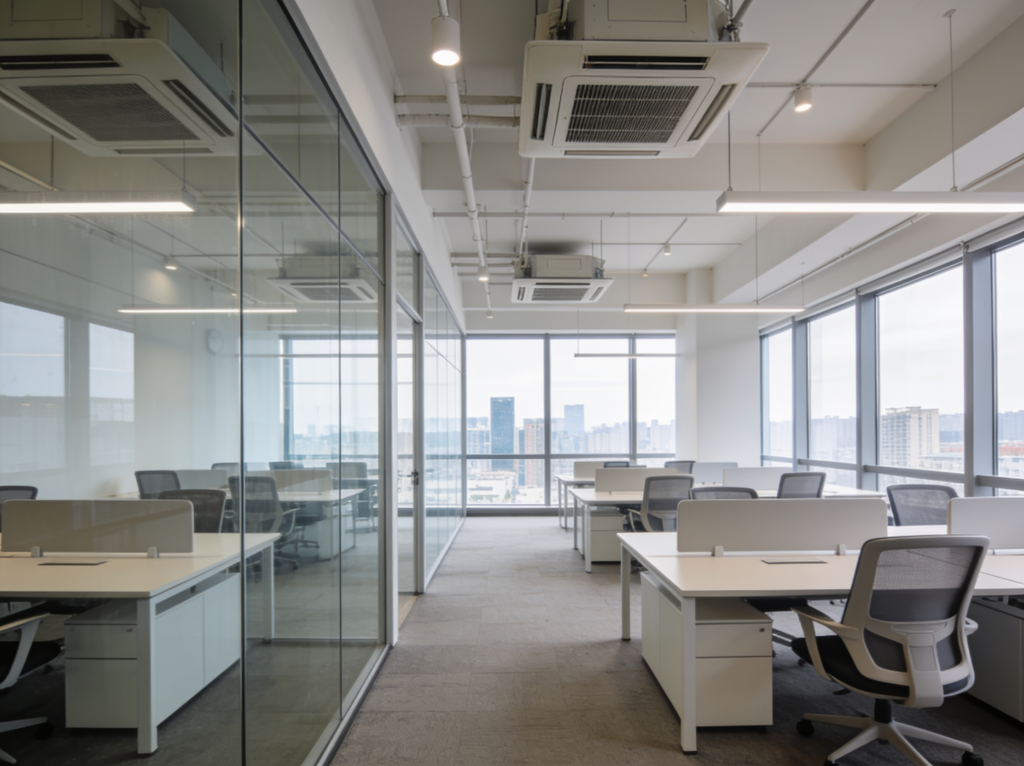

Внутренние блоки могут быть разных типов под конкретные помещения: кассетные для open space, канальные для переговорных, настенные для кабинетов. Это позволяет оптимально распределить воздух под архитектуру каждой зоны.

Чиллер + фанкойлы — централизованная система водяного охлаждения. Чиллер производит холодную воду, которая по трубам распределяется к фанкойлам в каждом помещении. Система хорошо масштабируется, проще в обслуживании при большом количестве точек, привычна для крупных офисных зданий. Требует отдельного технического помещения под чиллер и разводки трубопровода.

Для нового строительства или капитального ремонта выбор между этими системами определяется архитектурными решениями, бюджетом и предпочтениями управляющей компании. Для реконструкции существующего офиса VRF-система обычно проще в реализации.

Вентиляция — отдельная задача, не часть кондиционирования

Частая ошибка при проектировании офисной климатизации — считать, что кондиционеры заменяют вентиляцию. Это не так.

Кондиционер рециркулирует воздух внутри помещения — охлаждает или нагревает уже имеющийся воздух. Он не подаёт свежий воздух снаружи и не удаляет CO₂. В герметичном офисе с большим количеством людей концентрация углекислого газа растёт в течение рабочего дня — это прямая причина усталости, снижения концентрации и жалоб на духоту даже при комфортной температуре.

Для офиса 500 м² с постоянным присутствием 40–60 человек нужна самостоятельная приточно-вытяжная система с расчётным воздухообменом. Норма для офисных помещений — 30–60 м³/ч свежего воздуха на человека в зависимости от типа работы.

Совместное проектирование систем климатизации и вентиляции позволяет оптимизировать оба решения — например, использовать рекуперацию тепла в ПВУ для снижения нагрузки на кондиционеры зимой. Подробнее о вентиляции коммерческих объектов — на странице Вентиляция.

Что нужно согласовать до начала монтажа

Проект климатизации офиса 500 м² затрагивает несколько смежных направлений, которые нужно согласовать заранее.

Архитектурное решение. Где прокладываются трубопроводы и кабели — за подвесным потолком, в штробах, в коробах. Это влияет на высоту потолков в готовом интерьере и на доступность трасс для обслуживания.

Электрика. VRF-система и чиллер требуют выделенных линий питания с правильным сечением кабеля и защитой. Это согласовывается с электриками до прокладки кабельных трасс.

Место для внешних блоков. На крыше, на фасаде или в техническом дворике — у каждого варианта свои требования к несущей способности конструкций, доступу для обслуживания и расстоянию до трасс.

Управление и автоматика. Как будет управляться система: единая система управления зданием (BMS), отдельные пульты по зонам, мобильное приложение. Это закладывается на этапе проекта.

Сервисный доступ. Люки в подвесных потолках над внутренними блоками, доступ к внешним блокам для планового обслуживания. Если это не предусмотреть заранее — при первом ТО окажется, что добраться до блоков невозможно без разборки потолка.

Подробнее о полном цикле работ — от проектирования до сервиса — на странице Кондиционирование.

Климатизация офиса 500 м² — это проект с несколькими взаимосвязанными решениями: зонирование, расчёт нагрузки, выбор системы, вентиляция, согласование со смежниками.

Чем раньше это проектируется — тем меньше компромиссов в готовом результате.
